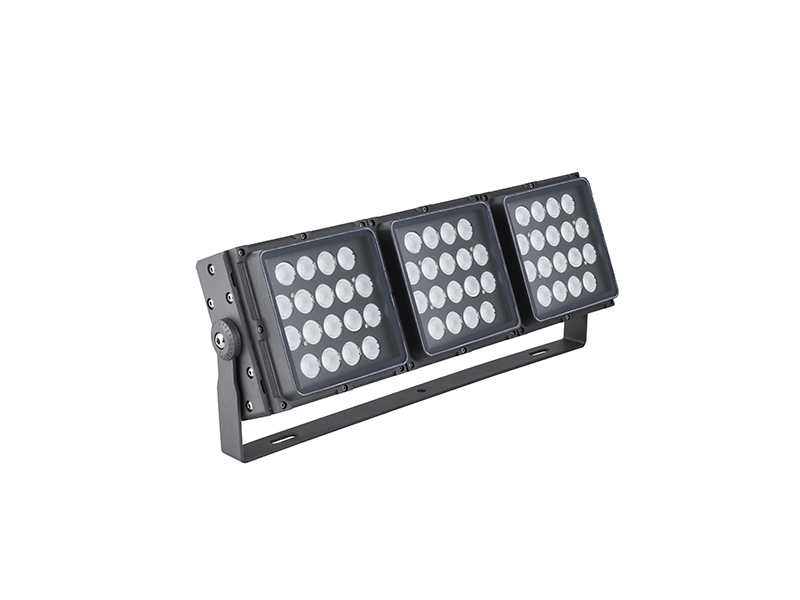

HT-TGF143-3

2020-05-16 1299

1.灯具采用双腔式结构防水,可连续拼接。

2.灯具安装气压平衡装置可使灯具内外气压平衡解决内外压差问题,同时消除灯具在室外环境工作后会产生的凝露现象,使灯具使用寿命得到保障。

3.灯具使用高强度超白钢化玻璃,透光率达到百分之93以上,并能顺利通过耐撞击IK07测试。

4.国际LED芯片合理的电子电路设计结合设计优良的散热结构保证了灯具的寿命,

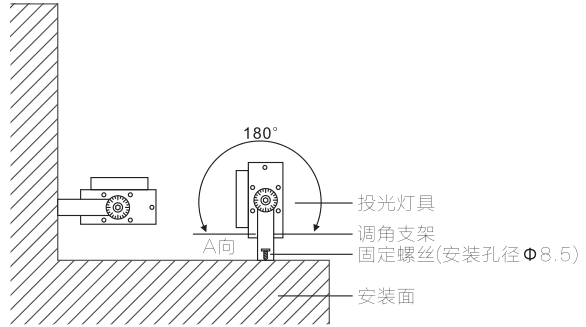

5.灯具使用传统的U型支架结构设计,保证了灯具的灵活调节,支架更牢固耐腐蚀,承重量高。支架搭配防松卡齿,具备齿轮锁死功能,调整角度可达10°灵活轻便,多角度覆盖,有着较强的应用能力和稳固性,

6.灯具除外观设计新颖以外,同时采用热电分离式设计,铝基板底部跟外壳采用硬性链接保证灯板与外壳良好的接触,灯壳采用航空铝合金,热导率可达230W/m*K,以减小光衰,延长灯具使用寿命。

7.灯具表面采用阿克苏•诺贝尔聚酯粉喷塑工艺,保证灯具户外长期使用的耐候性,柔性的生产流程可根据工程情况定制外观颜色。

8.国际透镜厂家定制透镜为灯具二次光学透镜的优化提供了技术及硬件支持,保证了灯具拥有优异的光学光效性能!

9.灯具通过2000小时的高温高湿(温度85度 湿度85)老化测试保证灯具户外环境下长期使用的可靠性能



基本参数  Basic Parameter

功   率: Power:81W/108W/162W/216W
输入电压 lnput VoltageAC220V/DC24V
外观颜色 Appearance  与建筑同色
主体材质 Main Material YL113低铜高耐蚀压铸铝合金+超白钢化玻璃

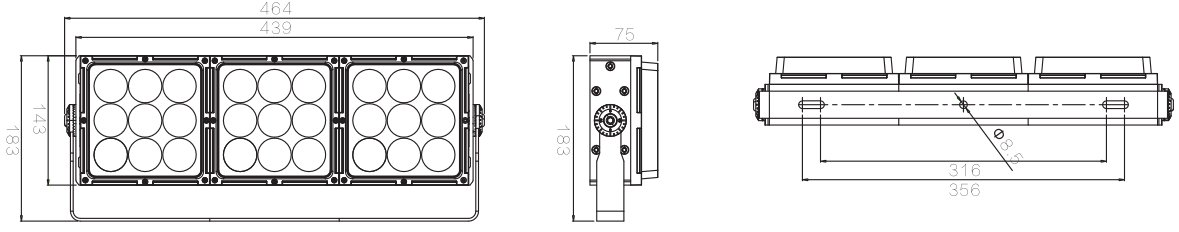

产品尺寸 product size439*143*70MM
防护等级 IP Code IP67


光电参数  Electric Parameter

芯片规格 The LED chip specificationCREE/OSRAM
色温     Color Temperature 单色可选/RGBW
光通量   Luminous flux (51W-3°)2970LM
使用寿命 life / duration>50000小时
光束角   Beam Angle 3-120°


环境参数  Environmental parameters

工作环境 Operating Environment —45°C 到65°C

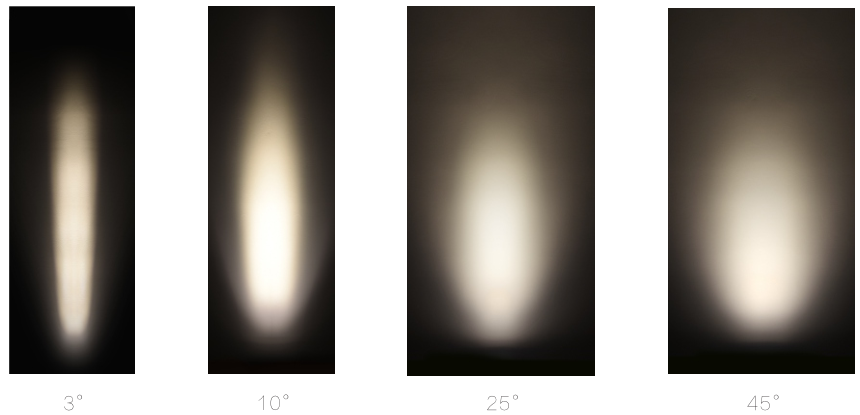

配光说明:


配置选型参数:

序号型号光源类型光源色温光源数量系统功率芯片/光源品牌
1HT-TGF143-3大功率 LED单色可选2781WCREE / OSRAM
2HT-TGF143-3大功率 LED单色可选54108WCREE / OSRAM
3HT-TGF143-3大功率 LED单色可选108108WCREE / OSRAM
4HT-TGF143-3单颗 RGBRGB108108WCREE / OSRAM
5HT-TGF143-3RGB 三合一 LED RGB2781WCREE / OSRAM
6HT-TGF143-3RGB 三合一 LEDRGB54162WCREE / OSRAM
7HT-TGF143-3RGBW 四合一 LEDRGBW24108WCREE / OSRAM
8HT-TGF143-3RGBW 四合一 LEDRGBW54216WCREE / OSRAM
9
备注如以上配置不在选定范围内, 可根据要求特别定制。
